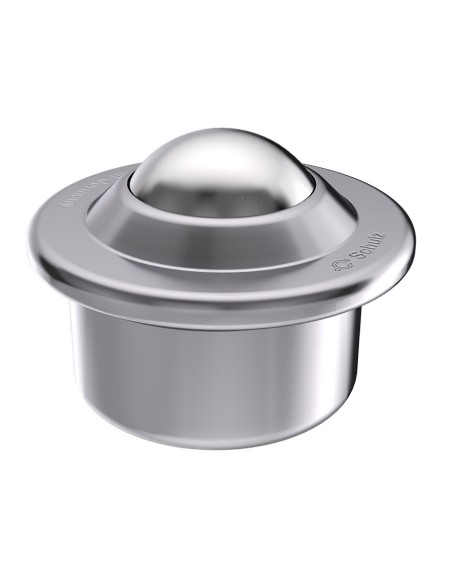

Bola de transferencia Acero Inox/Acero Inox 30-300
Concepção e construção

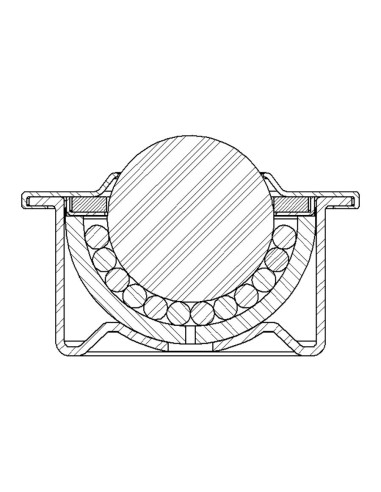

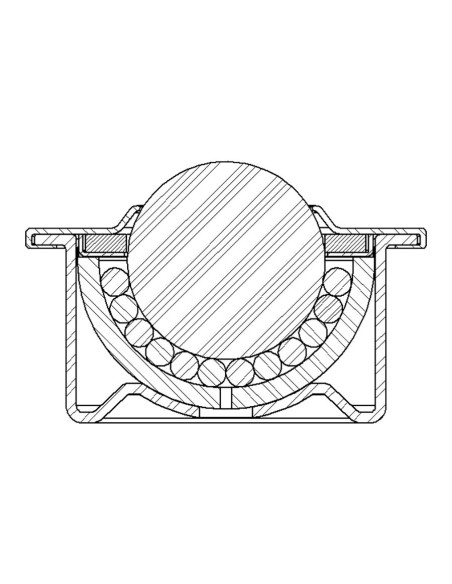

Este rodízio de esferas Schulz / unidade de transferência de esferas consiste em três peças estampadas, o invólucro, o casco do rolamento e a tampa superior, uma esfera de rolamento
e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro, tampa superior: aço galvanizado, aço inoxidável
Copo de bola: aço temperado, aço inoxidável temperado
Esferas de apoio: aço ferramenta (temperado), aço inoxidável (temperado)
Esfera de rolamento: aço ferramenta (temperado), aço inoxidável (temperado), plástico
Condições operacionais
Gama de temperaturas de -30°C a +100°C (até +30°C com esfera de suporte de plástico)
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 300 kg.
- Capacidad de carga de la bola
- 300 Kg

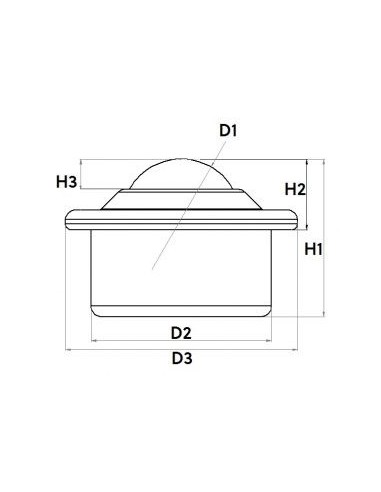

- H1 - Altura Total (mm)
- 37
- H2 (mm)
- 14
- H3 (mm)
- 10,3
- Cuerpo / Material de la bola
- Aço Inox / Aço Inox
- Tipo de Bola de Transferencia
- Simples
- D1 - Diámetro de la bola de transferencia (mm)
- 30 mm
- D2 - Diámetro del cuerpo de la bola (mm)
- 45
- D3 - Diámetro de la brida (mm)
- 55
