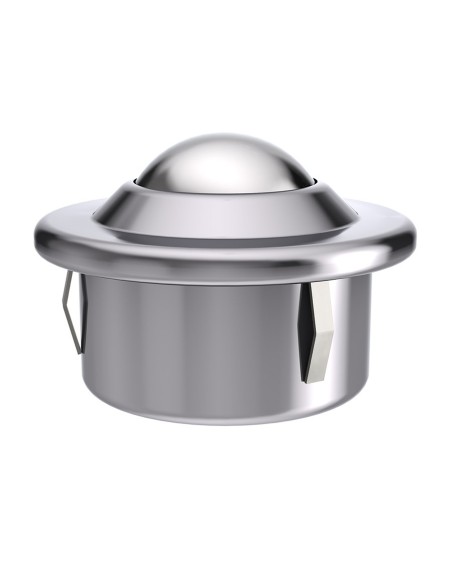

Bola de Transferencia Galv./Acero Inox clip de 3 puntos 15-50

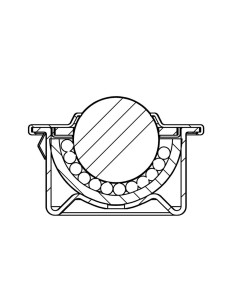

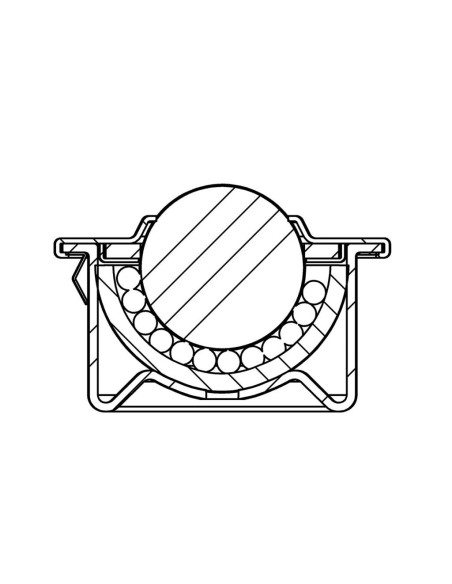

Concepção e construção
Esta esfera transferência consiste em três peças estampadas, o invólucro, o casco do rolamento, o clipe de 3 pinos e a tampa superior, uma esfera de rolamento e várias esferas de apoio.

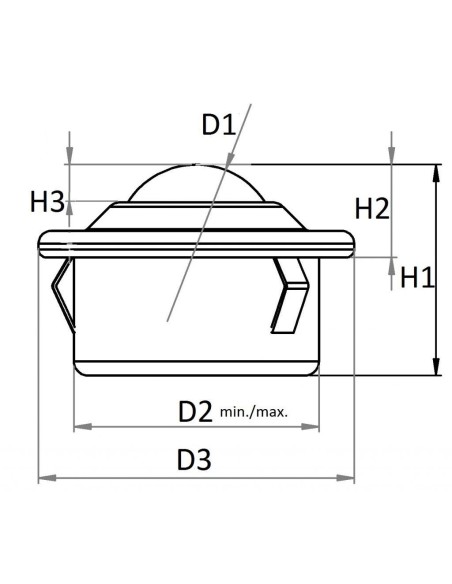

Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro, tampa superior: aço galvanizado, aço inoxidável
Copo de bola: aço temperado, aço inoxidável temperado
Clipe de 3 pinos: aço inoxidável
Esferas de apoio: aço ferramenta (temperado), aço inoxidável (temperado)
Esfera de rolamento: aço ferramenta (temperado), aço inoxidável (temperado), plástico
Condições operacionais
Gama de temperaturas de -30°C a +100°C (até +30°C com esfera de suporte de plástico)
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 300 kg.
- Capacidad de carga de la bola
- 50 Kg
- H1 - Altura Total (mm)
- 21
- H2 (mm)
- 9,5
- H3 (mm)
- 6,5
- feltro de vedação
- Sim/não
- Cuerpo / Material de la bola
- Aço Galvanizado / Inox
- Tipo de Bola de Transferencia
- Clipe 3 pinos
- D1 - Diámetro de la bola de transferencia (mm)
- 16 mm
- D2 - Diámetro del cuerpo de la bola (mm)
- 24
- D3 - Diámetro de la brida (mm)
- 31
