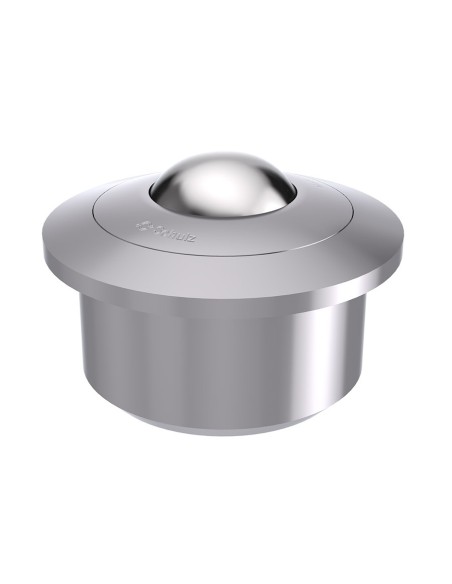

Esfera de Transferência Sólida Aço/Plástico 22-50
Concepção e construção

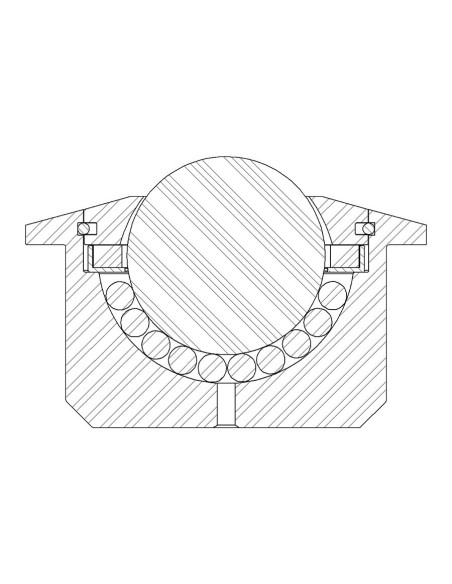

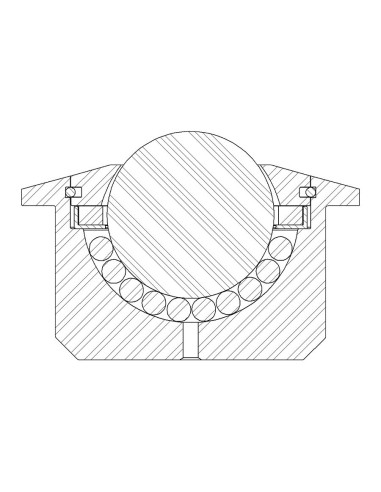

Este rodízio de esferas Schulz / unidade de transferência de esferas consiste num invólucro e tampa superior como peças sólidas torneadas, uma esfera de rolamento e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Caixa: aço temperado, aço galvanizado, aço inoxidável temperado
Tampa: aço galvanizado, aço inoxidável
Copo de bola: aço temperado, aço inoxidável temperado
Esferas de apoio: aço construção (temperado), aço inoxidável (temperado)
Esfera de rolamento: aço construção (temperado), aço inoxidável (temperado), plástico
Condições operacionais
Gama de temperaturas de -30°C a +100°C (até +30°C com esfera de suporte de plástico)
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 1.500 kg.
- Capacidad de carga de la bola
- 50 Kg

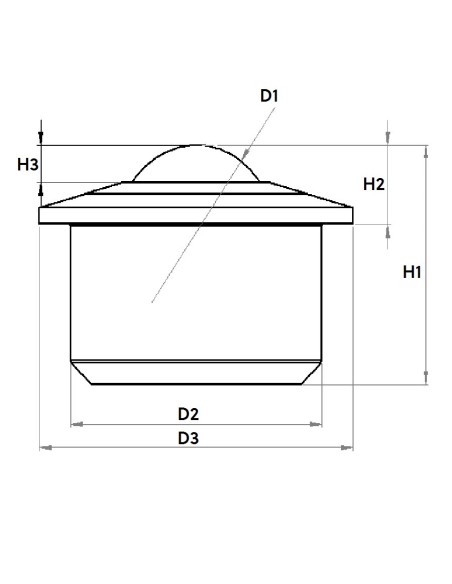

- H1 - Altura Total (mm)
- 30,5
- H2 (mm)
- 10
- H3 (mm)
- 4,5
- Cuerpo / Material de la bola
- Aço / Plástico
- Tipo de Bola de Transferencia
- Sólida
- D1 - Diámetro de la bola de transferencia (mm)
- 22 mm
- D2 - Diámetro del cuerpo de la bola (mm)
- 36
- D3 - Diámetro de la brida (mm)
- 45
