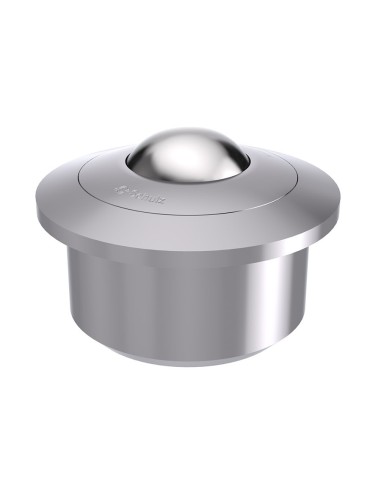

Esfera de Transferência Sólida Aço/Aço inox 15-100
Concepção e construção

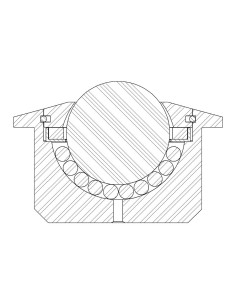

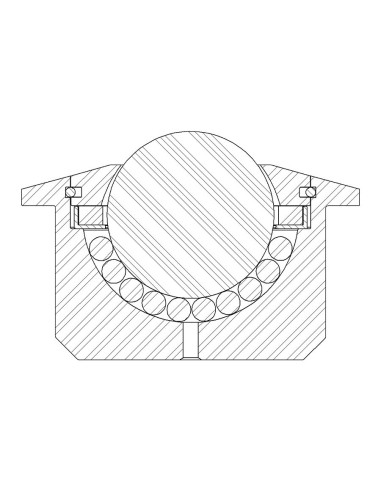

Este rodízio de esferas Schulz / unidade de transferência de esferas consiste num invólucro e tampa superior como peças sólidas torneadas, uma esfera de rolamento e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Caixa: aço temperado, aço galvanizado, aço inoxidável temperado
Tampa: aço galvanizado, aço inoxidável
Copo de bola: aço temperado, aço inoxidável temperado
Esferas de apoio: aço construção (temperado), aço inoxidável (temperado)
Esfera de rolamento: aço construção (temperado), aço inoxidável (temperado), plástico
Condições operacionais
Gama de temperaturas de -30°C a +100°C (até +30°C com esfera de suporte de plástico)
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 1.500 kg.
- Capacidad de carga de la bola
- 100 Kg

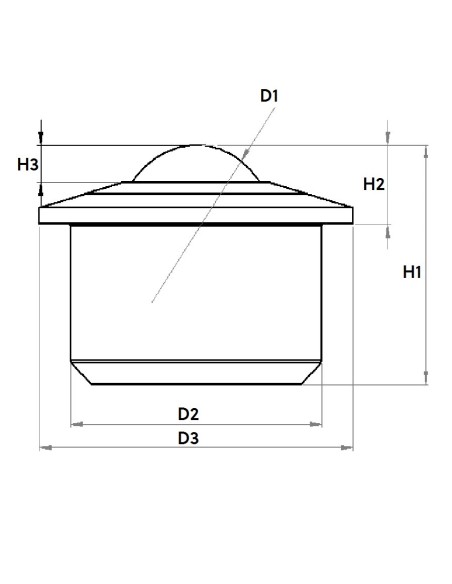

- H1 - Altura Total (mm)
- 21
- H2 (mm)
- 9,5
- feltro de vedação
- Sim/não
- Cuerpo / Material de la bola
- Aço / Aço Inox
- Tipo de Bola de Transferencia
- Sólida
- D1 - Diámetro de la bola de transferencia (mm)
- 16 mm
- D2 - Diámetro del cuerpo de la bola (mm)
- 24
- D3 - Diámetro de la brida (mm)
- 31
