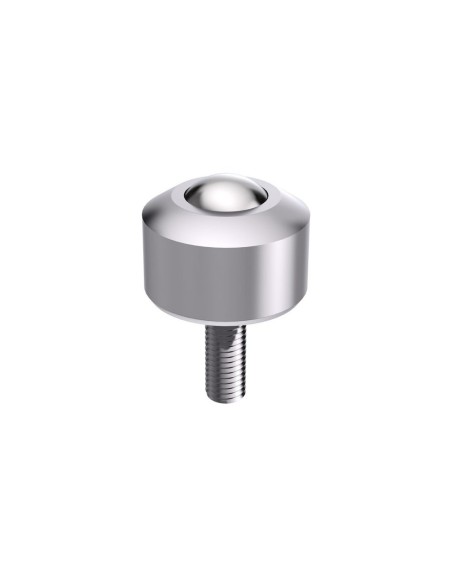

Esfera de Transferência Mini s/flange e perno roscado cabeça cónica Aço/Aço inox 4-5
ERET-72613-040005
Concepção e construção

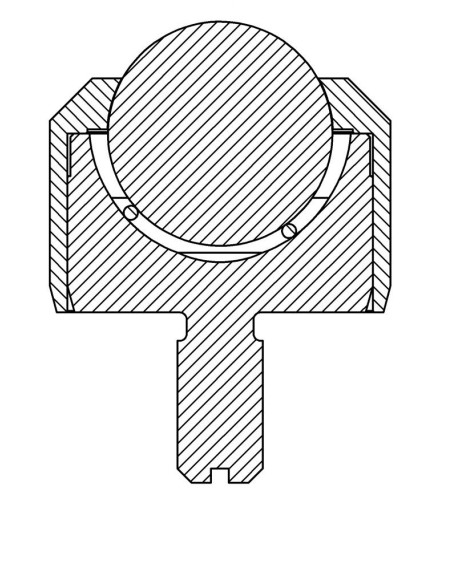

Este rodízio de esferas Schulz consiste num invólucro com perno roscado e uma tampa superior como peça sólida, uma esfera de rolamento e várias esferas de apoio.

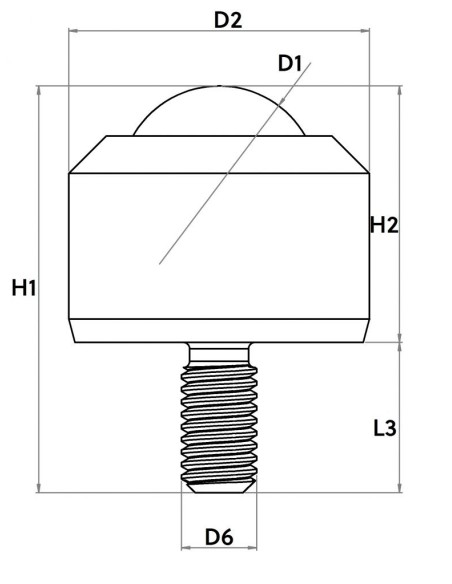

Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: aço galvanizado temperado
Tampa: alumínio
esferas de apoio: Aço inoxidável (temperado)
Esfera de rolamento: Aço inoxidável (temperado)
Condições operacionais
Gama de temperaturas de -30°C a +70°C
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 70 kg.
O rolo de esferas MINI é adequado para:
Utilização em instrumentos de medição
transporte de material em salas LIMPAS
Guias para pequenos rolamentos lineares
- Capacidad de carga de la bola
- 5 Kg
- D6 (mm)
- M2
- H1 - Altura Total (mm)
- 8,5
- H2 (mm)
- 6
- H3 (mm)
- 1
- L3 (mm)
- 2,5
- Cuerpo / Material de la bola
- Aço / Aço Inox
- Tipo de Bola de Transferencia
- Cabeça cónica
- D1 - Diámetro de la bola de transferencia (mm)
- 5
- D2 - Diámetro del cuerpo de la bola (mm)
- 8
